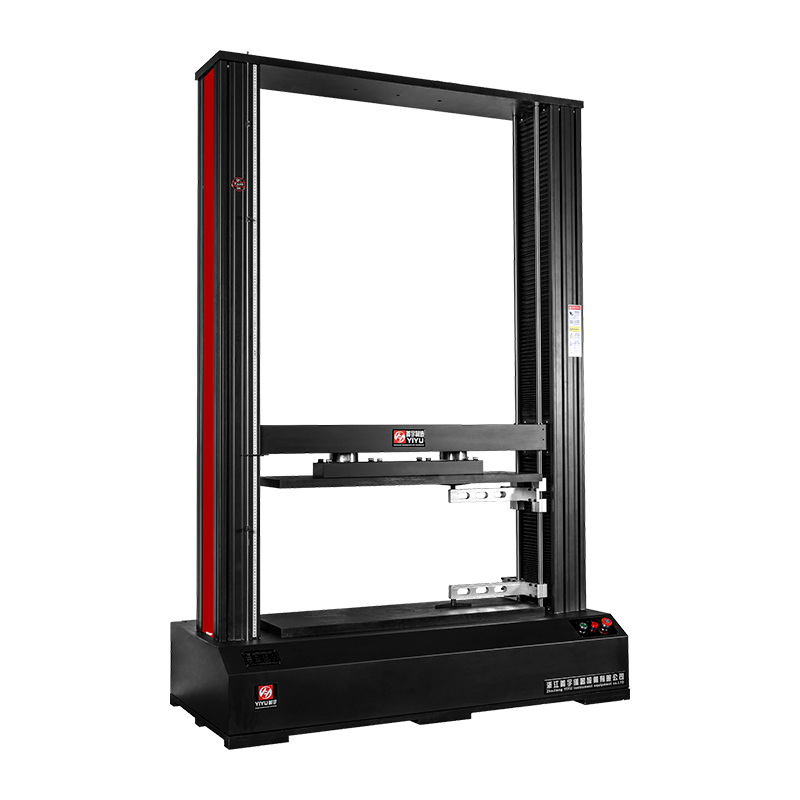

Macchina per prove di rigidità degli anelli controllata da microcomputer serie WDW

Caratteristica

Dotato di viti a ricircolo di sfere e cuscinetti per carichi pesanti; guida multicolonna; struttura autolubrificante; servomotore; estensimetro incorporato; sistema di controllo a circuito chiuso completamente digitale (supporta la deformazione a velocità costante, il caricamento a velocità costante, lo spostamento a velocità costante e funzioni di ciclo multiplo); Certificazione ISO e CE; è conforme agli standard tra cui GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

Vantaggio

Garantisce un funzionamento stabile a lungo termine; migliora la rigidità laterale e il movimento lineare stabile della traversa; elimina le esigenze di manutenzione quotidiana; garantisce la stabilità del test; consente un controllo del test preciso e multimodale; soddisfa i requisiti di qualità internazionali e gli standard di test specifici del settore.

Vantaggio

Riduce i tempi di fermo delle apparecchiature e i costi di manutenzione; evita errori di test causati da movimenti instabili, garantendo dati affidabili; consente di risparmiare manodopera per la manutenzione ordinaria; supporta diversi scenari di test per soddisfare esigenze di test complesse; garantisce la conformità agli standard globali e nazionali, facilitando report di test credibili e l’accesso al mercato.

Prove

1. Certificazioni: certificati ISO e CE (dimostranti la conformità globale di qualità e sicurezza);2. Conformità agli standard: rapporti di prova che confermano l'allineamento con GB/T 16491, GB/T 9647 e altri standard elencati;3. Affidabilità dei componenti: record dei test sulle prestazioni delle viti a ricircolo di sfere e dei cuscinetti per carichi pesanti; dati di verifica esenti da manutenzione della struttura autolubrificante;4. Precisione di controllo: rapporti di calibrazione del sistema a circuito chiuso completamente digitali (convalida della precisione della velocità costante e della funzione del ciclo);5. Prova di funzionamento: certificazione di precisione dell'estensimetro integrata; casi di applicazione industriale (ad esempio, test di rigidità degli anelli di tubi termoplastici).

Progetto/Indicatore/Modello

WDW-50H

WDW-100H

Forza di prova massima

50KN

100KN

Il livello di precisione della macchina di prova

Livello 1

Campo di misurazione della forza

L'1%-100% FS non viene suddiviso in contenitori durante l'intero processo

Errore relativo dell'indicazione della forza di prova

±1% o meno

Risoluzione della forza

1/±300000 della forza di prova massima, la risoluzione dell'intero processo rimane invariata

Intervallo di misurazione della deformazione

0,5%-100%FS

Errore relativo dell'indicazione della deformazione

Entro ±1% del valore indicato

Risoluzione della deformazione

La deformazione massima è 1/±300000

L'errore relativo del valore di indicazione dello spostamento

Il ± del valore indicato rientra nello 0,5%.

Risoluzione dello spostamento

0,05μm

Intervallo di regolazione della velocità di controllo della forza

0,05-10%FS/S

Errore relativo della velocità di controllo della forza

Entro l'1% del ± del valore impostato

Intervallo di regolazione della velocità del raggio

0,01-500 mm/min

Comprime efficacemente lo spazio

1500 mm

Larghezza effettiva della prova

1000 mm

Dimensioni del motore principale (L×W×H)

1540×700×2250

1540×700×2350

Alimentazione

AC220V±10PHz,1.5KW

AC220V±10PHz,1.5KW

Peso dell'unità principale

ca. 1200 kg

ca. 1500kg
